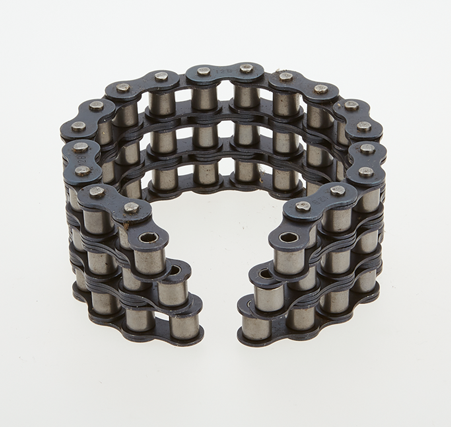

Rullekæder BS-Serie (GB 1243 ISO 606 DIN 8187)
| ISO |
Deling |
|
Rulle-diameter |
Afstand mellem f |
Nitte diameter |
Bredde over nitte |
e højde |
Transvers deling |
Træk-styrke |
Vægt pr. meter |
| Kæde nr. |
P |
|
d1 (max) |
b1 (max) |
d2 (max) |
L (max) |
h2 (max) |
Pt |
Q (min.) |
q |
| |
mm |
in |
mm |
mm |
mm |
mm |
mm |
mm |
kN |
kg/m |
| 06B-1 |
|
|
|
|
|
13,5 |
|
|
8,9 |
0,4 |
| 06B-2 |
|
|
|
|
|
23,8 |
|
|
16,9 |
0,8 |
| 06B-3 |
9,525 |
3/8" |
6,35 |
5,72 |
3,28 |
34 |
8,26 |
10,24 |
24,9 |
1,2 |
| 08B-1 |
|
|
|
|
|
17 |
|
|
17,8 |
0,7 |
| 08B2 |
|
|
|
|
|
31 |
|
|
31,8 |
1,4 |
| 08B3 |
12,7 |
1/2" |
8,51 |
7,75 |
4,45 |
44,9 |
11,81 |
13,92 |
44,5 |
2,1 |
| 10B-1 |
|
|
|
|
|
19,6 |
|
|
22,2 |
1 |
| 10B-2 |
|
|
|
|
|
36,2 |
|
|
44,5 |
1,9 |
| 10B-3 |
15,875 |
5/8" |
10,16 |
9,65 |
5,08 |
52,8 |
14,73 |
16,59 |
66,7 |
2,8 |
| 12B-1 |
|
|
|
|
|
22,7 |
|
|
28,9 |
1,2 |
| 12B-2 |
|
|
|
|
|
42,2 |
|
|
57,8 |
2,4 |
| 12B-3 |
19,05 |
3/4" |
12,07 |
11,68 |
5,72 |
61,7 |
16,13 |
19,46 |
86,7 |
3,5 |
| 16B-1 |
|
|
|
|
|
36,1 |
|
|
60 |
2,7 |
| 16B-2 |
|
|
|
|
|
68 |
|
|
106 |
5,4 |
| 16B-3 |
25,4 |
1" |
15,88 |
17,02 |
8,28 |
99,9 |
21,08 |
31,88 |
160 |
8,2 |
| 20B-1 |
|
|
|
|
|
43,2 |
|
|
95 |
3,7 |
| 20B-2 |
|
|
|
|
|
79,7 |
|
|
170 |
7,2 |
| 20B-3 |
31,75 |
1-1/4" |
19,05 |
19,56 |
10,19 |
116,1 |
26,42 |
36,45 |
250 |
10,9 |
| 24B-1 |
|
|
|
|
|
53,4 |
|
|
160 |
7,1 |
| 24B-2 |
|
|
|
|
|
101,8 |
|
|
280 |
13,4 |
| 24B-3 |
38,1 |
1-1/2" |
25,4 |
25,4 |
14,63 |
150,4 |
33,4 |
48,36 |
425 |
20,1 |
| 28B-1 |
|
|
|
|
|
65,1 |
|
|
200 |
8,5 |
| 28B-2 |
|
|
|
|
|
124,7 |
|
|
360 |
16,6 |
| 28B-3 |
44,45 |
1-3/4" |
27,94 |
30,99 |
15,9 |
184,3 |
37,06 |
59,56 |
530 |
24,9 |
| 32B-1 |
|
|
|
|
|
67,4 |
|
|
250 |
10,3 |
| 32B-2 |
|
|
|
|
|
126 |
|
|
450 |
21 |
| 32B-3 |
50,8 |
2" |
29,21 |
30,99 |
17,81 |
184,5 |
42,29 |
58,55 |
670 |
31,56 |
| 40B-1 |
|
|
|
|
|
82,6 |
|
|
355 |
16,4 |
| 40B-2 |
|
|
|
|
|
154,9 |
|
|
630 |
32 |
| 40B-3 |
63,5 |
2,50" |
39,37 |
38,1 |
22,89 |
227,2 |
52,96 |
72,29 |
950 |
48,1 |
| 56B-1 |
|
|
|
|
|
14,6 |
|
|
850 |
35 |
| 56B-2 |
88,9 |
3-1/2" |
53,96 |
53,34 |
34,32 |
221,2 |
77,85 |
106,6 |
1600 |
70 |
